Etwas überraschend bin ich zu einer älteren Blademaster Profiling-Maschine gekommen. Sie ist allein für Profiling ausgerichtet. Dabei sind 2 Doppelschablonen im Singleradius. Eine mit 7 und 9 Fuss und eine mit 11 und 13 Fuss. Singleradius heisst, die Kurve verläuft in einem durchgehenden Radius als Teil eines grossen Kreises. Das sind die einfachsten und meistangewendeten Grundformen mit denen viele neue Kufen versehen sind. Ein Radius von 13 Fuss ergibt sich aus einen Kreis von ca. 7,5 Meter im Durchmesser usw.

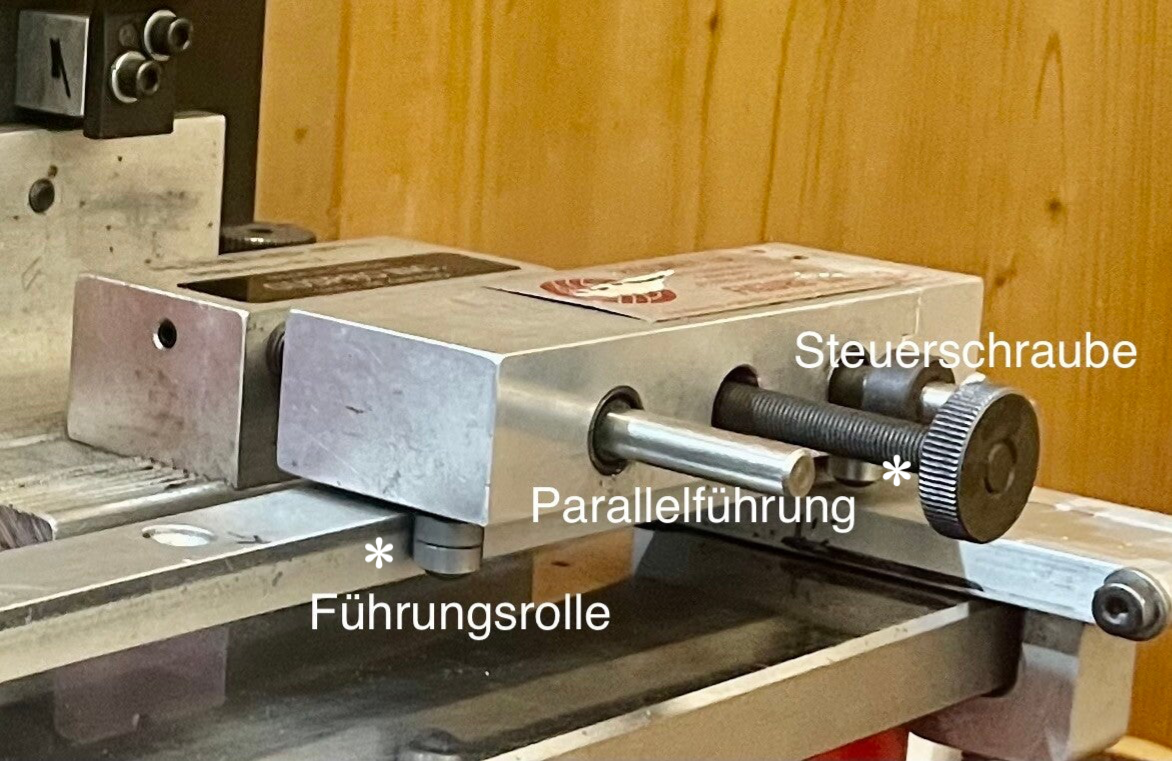

Der Kufenträger wird auf einer planen Fläche geführt. Zusätzlich ist ein Steuerteil mit 2 Rollen angebracht der die Führung an der Profilschablone ermöglicht.

Die Grundausrichtung lässt sich sehr einfach einstellen. Die Mitte der Kufe markieren. Die Anfangspunkten vorne und hinten bestimmen. Von Punkt zu Punkt auf der Kufe eine Linie ziehen. Die Kufe mit der Mittenmarkierung positionieren. Die Linie mit der Kufenklemme in Übereinstimmung bringen. Die Kufe steht nun rechtwinklig zur gewählten Vorlage. Nach dem ersten Kontakt mit der Scheibe vorne und hinten kann die Ausrichtung mit dem seitlichen Korrekturschieber noch etwas angepasst werden. Die einzelnen Einstellvorgänge sind direkt sichtbar. Sobald alles stimmt, kann die Kufe mit der Regelschraube Schritt um Schritt an die Schleifscheibe herangeführt werden. Die Bearbeitung geschieht sehr effizient. Mit der querlaufenden Scheibe sind Differenzen schnell abgetragen.

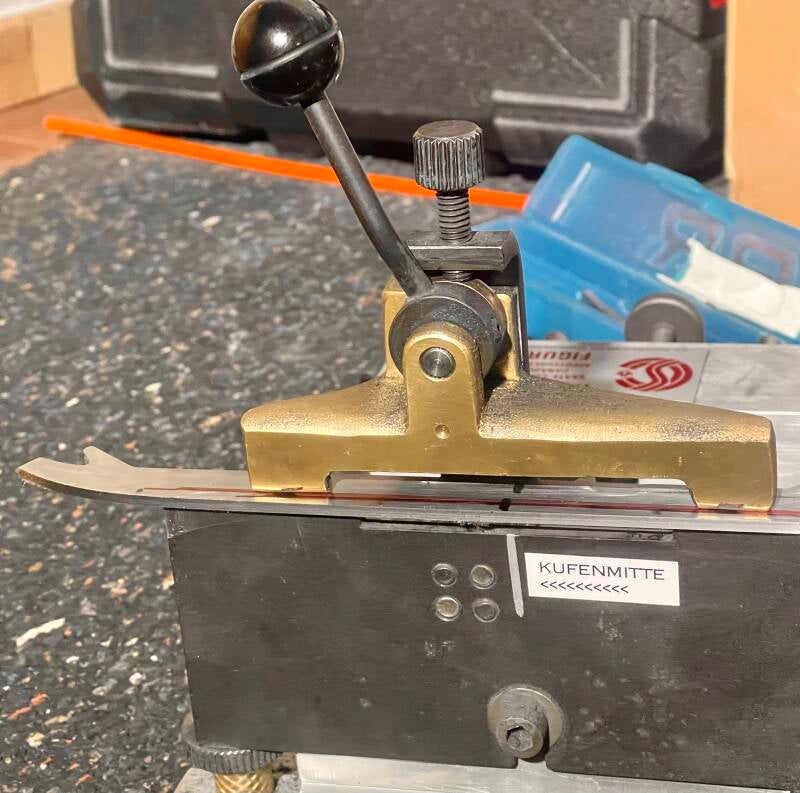

Einstellen und Bearbeiten ist viel wenigwer umständlich als bei den andern mir bekannten Systemen. Auf dem Bild die Markierung für Mitte und Ausrichtungslinie auf der Kufe.

Mit der doppelten Rollenführung können nur Radien mit durchgehender Linie ausgeführt werden. Das ist kein Nachteil. Nach meiner Erfahrung sind Quad-Profile und ähnliche mit den Uebergängen etwas schwierig.

Ich will nun mit den wenigen anfallenden Korrekturanfragen ausprobieren wie sich das in der praktischen Anwendung bewährt.
