Ein Tool für universelle Spinnerabrichtung.
Pardauc hat ein Tool für Spinnerabrichtung entwickelt, das in die Kufenführung von handgeführten Schleifmaschinen eingesetzt werden kann. Damit kann der Spinner sicher und genau zum abrichten an die Scheibe geführt werden. Das ermöglicht, mit jeder handgeführten Maschine mit traditioneller Radiusabrichtung die Vorteile der Spinnerabrichtung zu nutzen, auch Flat-Bottom.
Besonders für Flat- Bottom braucht es aber eine sehr stabile Führung. Am besten eignet sich die Plattenführung wie sie Blademaster, Blackstone, Wyssota, Parduc 25 oder ähnliche haben.
Speziell für meine X-01 gibt das eine Erweiterung um das ganze Angebot an Spinnern anzuwenden, die ich für die GagOne Pro sowieso habe.
Das Unit bietet erweiterte Möglichkeiten für Spinnerabrichtung mit handgeführten Maschinen. Der Träger des Spinners wird anstelle der Kufe in die Halterung eingespannt. Der Spinner wird damit zum abrichten genau geführt an die Scheibe gedrückt. Um auf die Mitte der Scheibe abzurichten kann die Höhe der Rolle in einem Bereich von 10 mm genau eingestellt wwerden. Wenn mit der immer gleichen Kufendicke gearbeitet wird, stimmt das gut überein. Für abrichten einer anderen Kufendicke muss der Halter zum Abrichten auf das angewendete Mass neu eingestellt werden.
Mit Vorteil installiert man das Spinner Unit auf einen separaten Träger. Z.B einen zweiten Kufenhalter damit nicht laufend umgespannt werden muss. Das braucht weniger Zeit und die Ausrichtung bleibt dann immer gleich. Bei laufendem wechseln zwischen Kufe und Unit auf dem gleichen Halter können Differenzen auftreten, so dass die Höhe nicht immer genau stimmt.

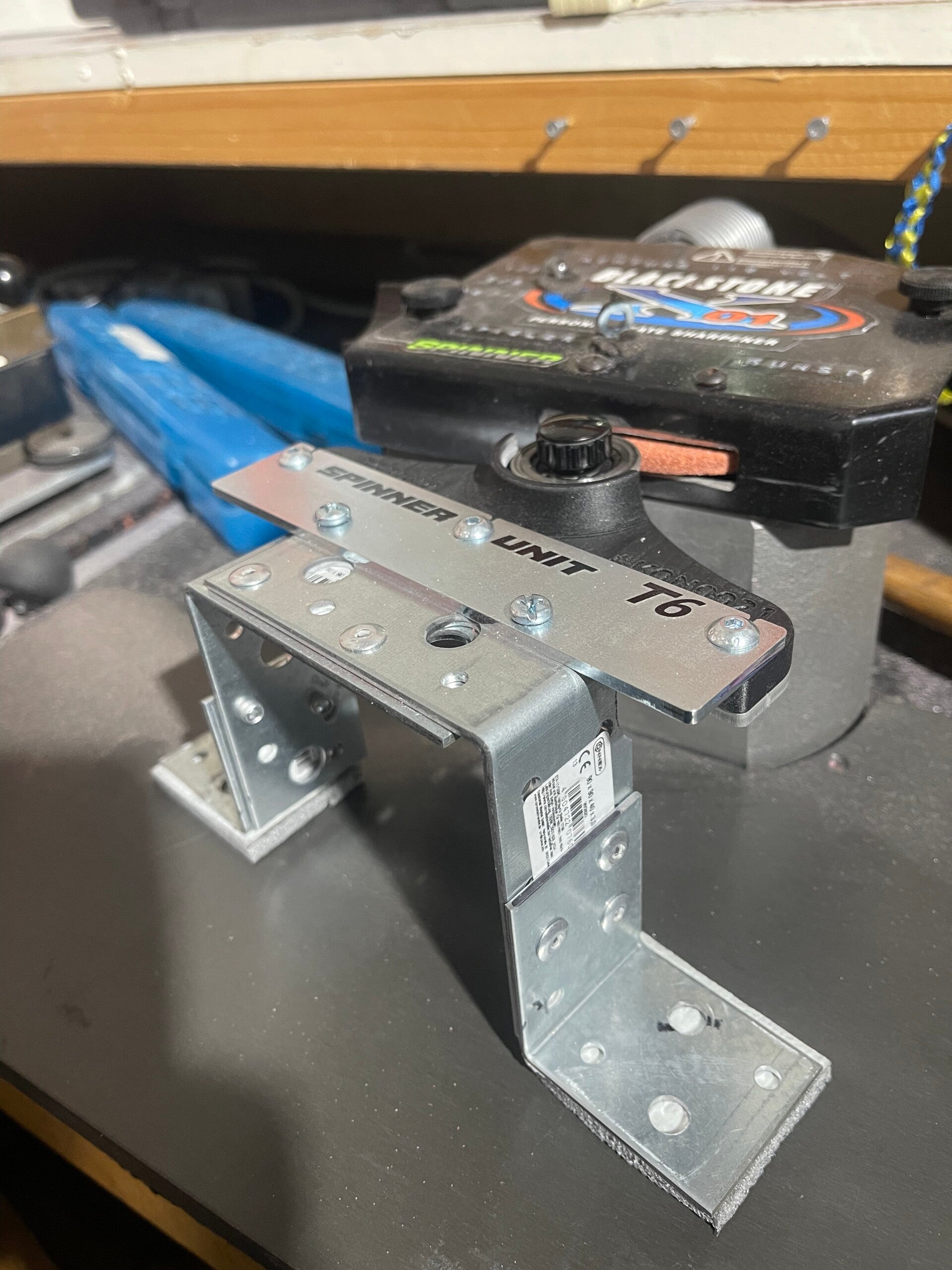

Eine erste Idee für einen separaten Träger

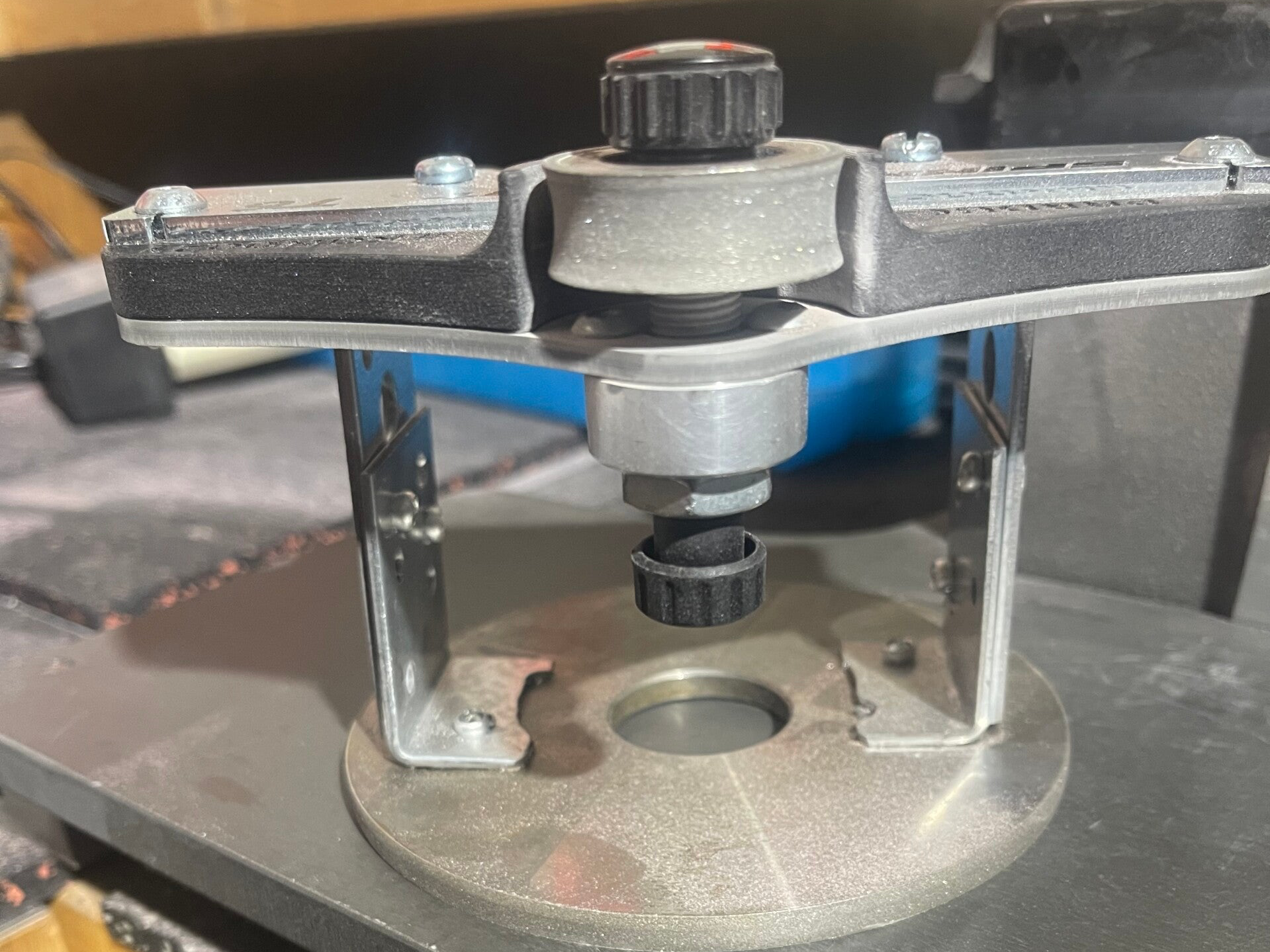

Am Beispiel meiner Blackstone X-01. Zuerst mit Normwinkwelelementen eine stabile Konsole erstellen. Dann diese auf eine genaue Platte montieren. Eine ausgediente Diamantscheibe mit 150 mm Durchmesser eignet sich da hervorragend. Sie ist schön plan und hat genügend Gewicht. Damit kann der Spinner ruhig gehalten und geführt werden. Die Gleitseite habe ich mit einem Ersatzvlies für den Originalhalter belegt.

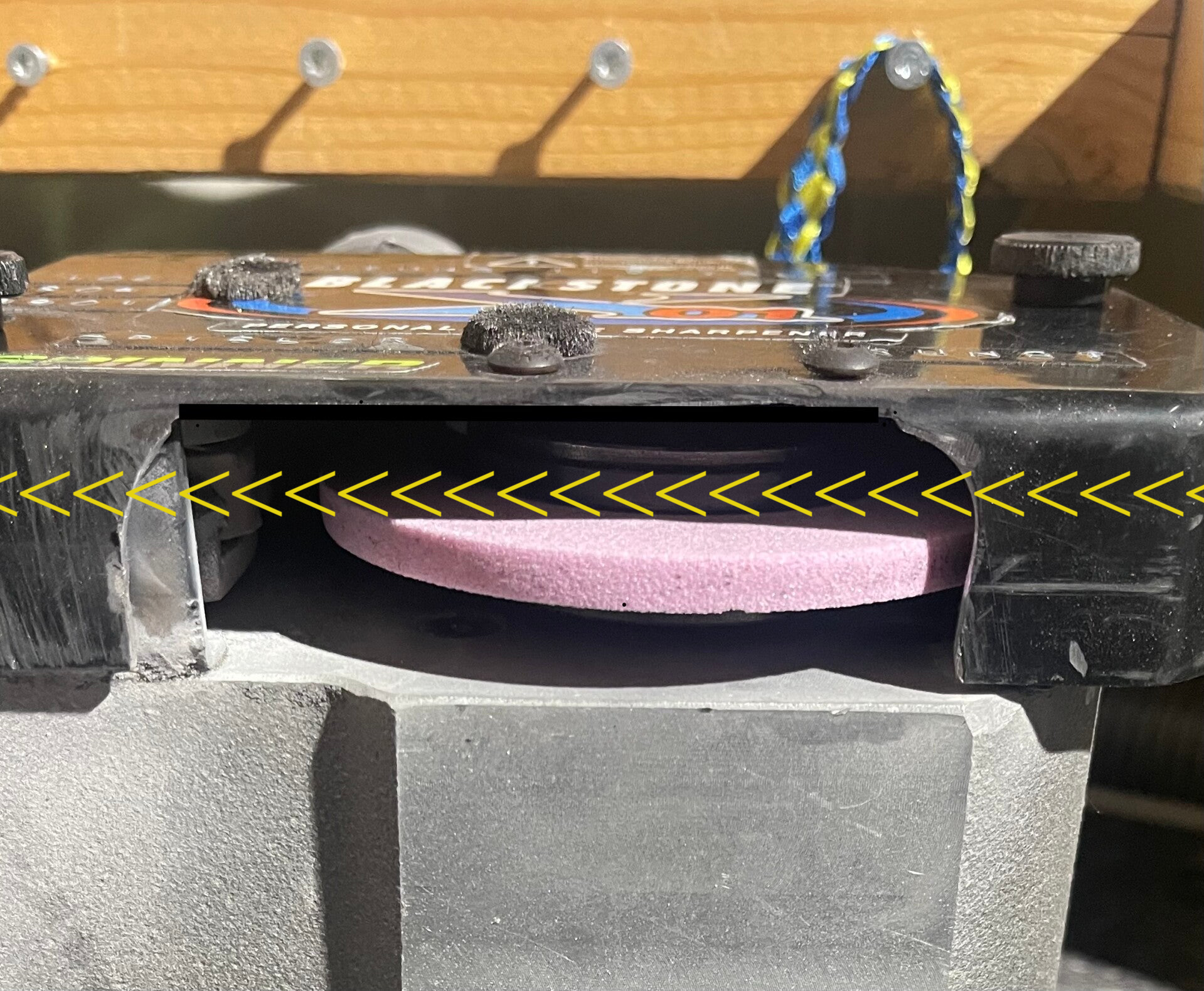

Die Abrichtvorgang geschieht damit ausserhalb des Schutzgehäuses.Mit wegschneiden eines Teiles der Abdeckung um die Scheibe wird der Staub wirksam nach innen abgezogen.

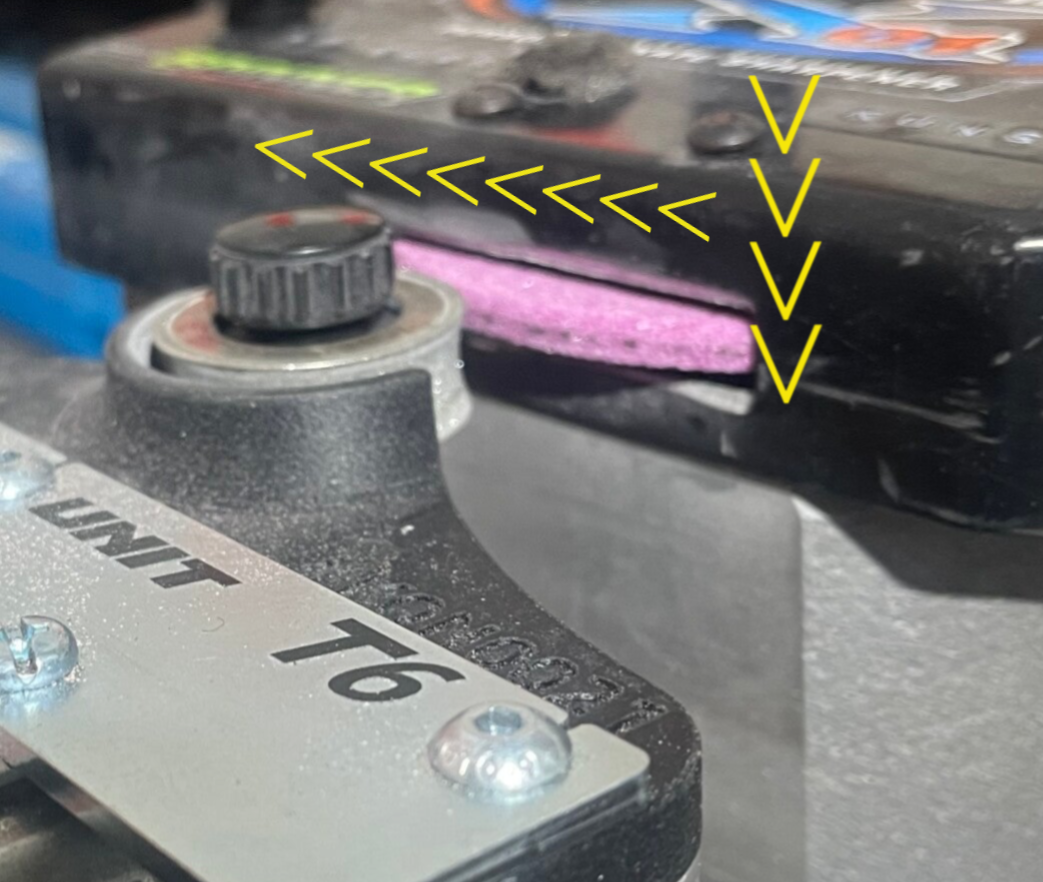

Zudem kann die Scheibe vom Spinner besser erreicht werden. Für die Verwendung von etwas dickeren Scheiben ( 6 mm ) ist auch gleich mehr Platz vorhanden.
Diese einfache Lösung ist für Maschinen mit einer Plattenführung durchwegs geeignet. Für normale Radien ist die Genauigkeit vorhanden. Für abrichten von Flat-Boddom würde ich einen Originalen Kufenhalter als Träger vorziehen. Der vertikale Winkel lässt sich damit genauer einstellen.
