18.01.2025.

Die "CagOne Pro refurbished".

CagOne bietet manchmal im Werk aufgerüstete Maschinen als günstiges Angebot zu einem vertretbaren Preis an. Die CagOne Pro ist für das Abrichten der keramischen Scheibe einzig mit dem Spinner-Werkzeug ausgerüstet. Eine logische Entwicklung. Mit dem Spinner kann FBV (Flat Bottom sowie auch ROH (Normalradius) abgerichtet werden. Abrichten mit dem Spinner hat sich bewährt und gelingt sicher und genau. Der Kufenhalter der beschriebenen Maschine hat noch den (alten) feststehenden Anschlag. Dieser bleibt immer gleich ausgerichtet. Weil die Mitte der Spinner untereinander nicht immer übereinstimmt, muss das ohnehin ausgeglichen werden. Diese manuelle Einstellung macht wenig Aufwand. Mit Passcheiben ist das recht einfach zu machen und ist sehr genau.
Mit dieser Maschine bearbeite ich hauptsächlich Spieler- und Kunstlaufkufen mit hohem Anspruch. Mich interessiert dabei, wie sich die Ergebnisse der Spinnerabrichtung allgemein und insbesondere für die Spieler bewähren.

Eine Erweiterung zur Perfektion.

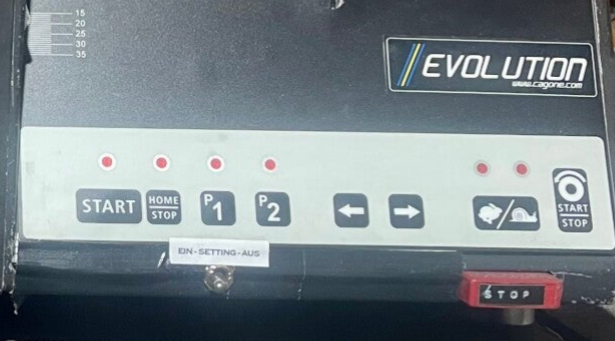

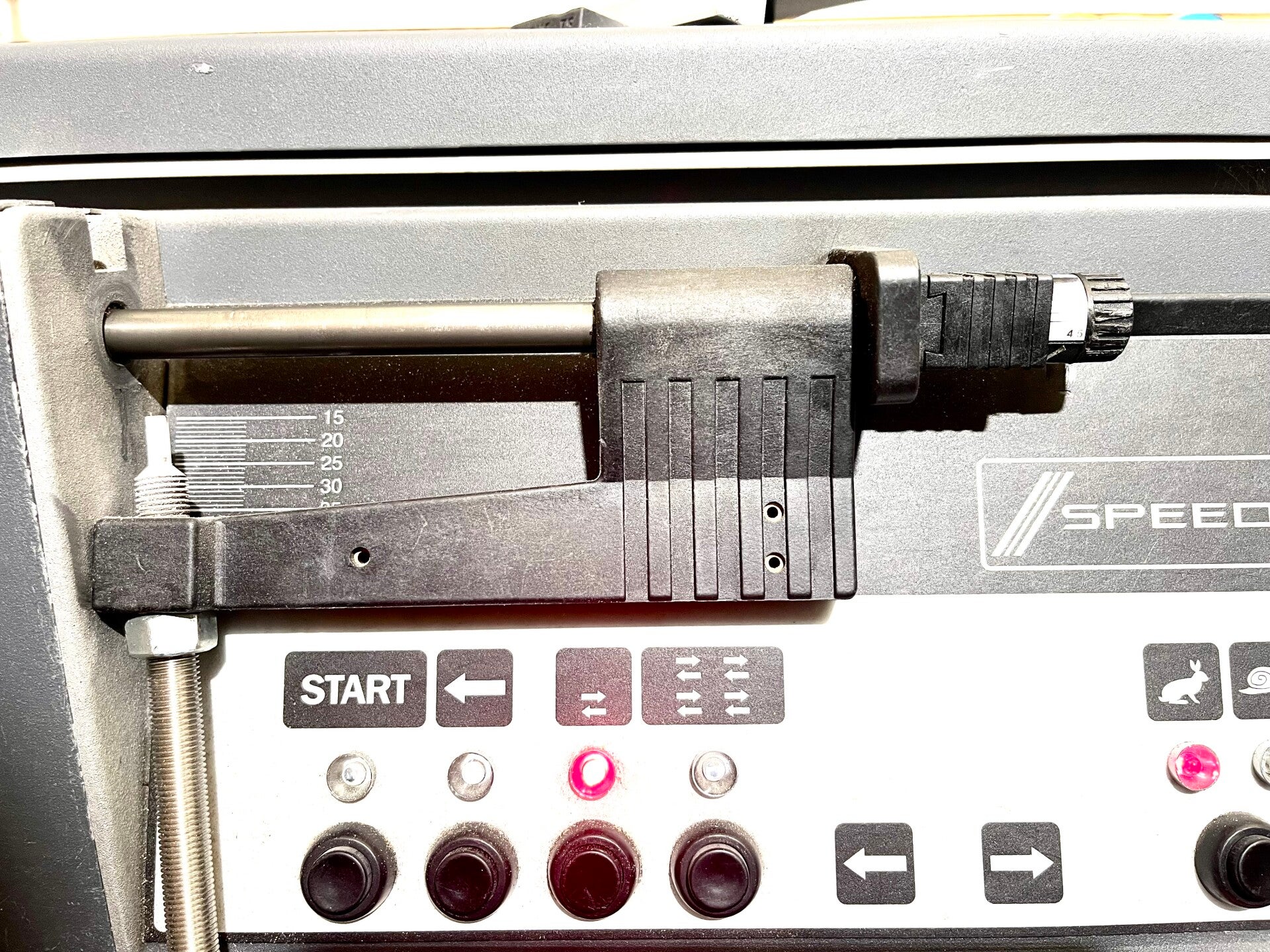

Die alte SpeedOne hatte einige individuelle Bedienungs- und- Einstellmöglichkeiten die bei der "Pro" nicht mehr vorhanden sind. Meine Idee war es, die nützlichen Funktionen der SpeedOne in diese Maschine einzubringen. Dafür habe ich nun anstelle der originalen Bedienteile die Steuerung einer SpeedOne und ein Keypad der "Evolution" eingebaut. Die Zahl der Intervalle können auf den Wähltasten (P1 und P2) individuell eingestellt und angewählt werden. Weiter kann bei kurzen Kufen mit den HIN/HER-Tasten der Vorschub vorzeitig umgekehrt werden.

ANZAHL SCHLEIFDURCHGÄNGE programmieren:

P1 und P2 miteinander drücken bis die Anzeige löscht. Dann auf dem entsprechenden Taster die gewünschte Anzahl mit fortlaufendem drücken (1-2-3-usw.) eingeben. Mit jedem Druck leuchtet die Anzeige zur Kontrolle kurz auf. Anschliessend mit einem druck auf START bestätigen.

Diese Möglichkeit ist Grundlage für einen absolutes Spitzenfinish.

Sicher Einstellen für Kunstlaufkufen.

Die HIN/HER-Tasten sind auch nützlich zum einstellen der genauen Schleifhöhe für Kunstlaufkufen. Dafür habe ich einen zusätzlichen Schalter eingebaut, um die Scheibe für Einstellungen zu deaktivieren. So kann bei stillstehender Scheibe mit den Tasten die Kufe beliebig und sicher hin und her bewegt, werden, bis die richtige Höhe gefunden ist.

Für diesen Vorgang P "2" wählen.

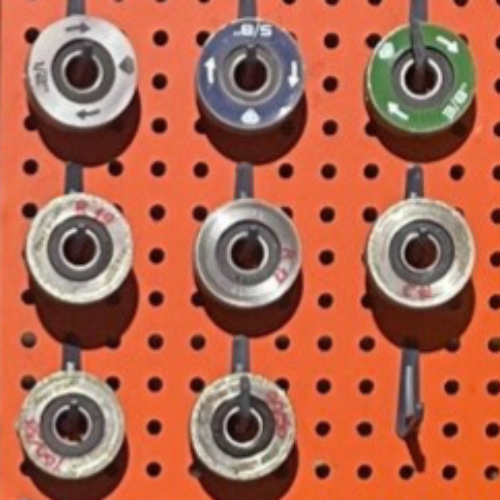

Die Auswahl der Spinner.

Der richtige Spinner für ROH (Normalradius) ist einfach mit den bekannten Werten zu finden. Das Ergebnis ist mindestens vergleichbar mit der radialen Abrichtung.

FBV bietet sehr viele Möglichkeiten. Starker Grip mit guter Gleitfähigkeit  oder gutes gleiten bei weichem Eis usw. Mit ausprobieren können sehr gut passende definitive Abstimmungen gefunden werden.

Einfach einsetzen.

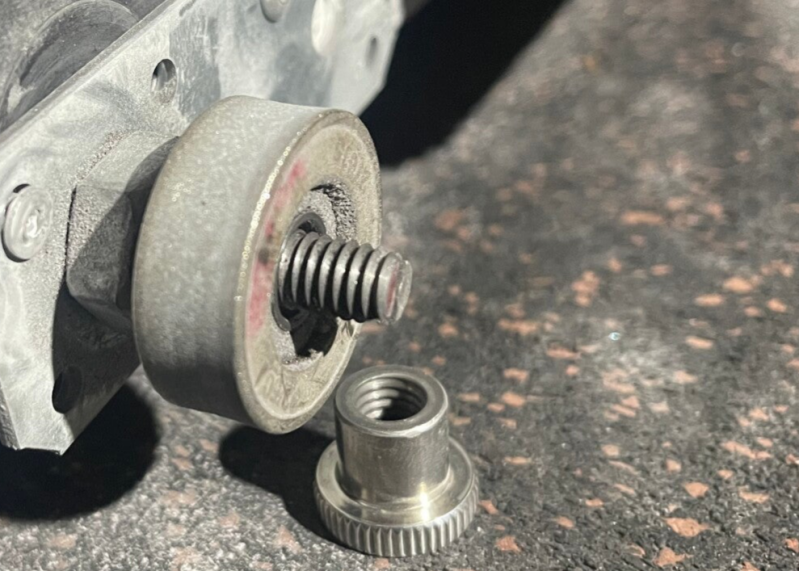

Die Rolle wird mit der Rändelmutter auf der Achse des Supports festgehalten und kann einfach ausgetauscht werden.
Die Mutter immer satt festziehen. Darauf achten, dass sich keine Schleifrücktände an der Achse ansammeln.

Einfach einstellen.

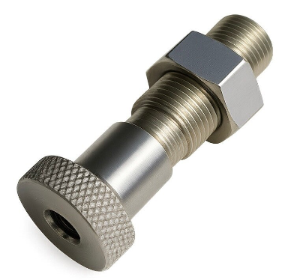

Die Achse des Spinners ist als Gewinde mit einer Kontermutter im Rahmen befestigt. Für die Grundeinstellung wird die Kontermutter leicht gelöst. Dann kann die Achse mit dem Schraubendreher nach innen oder aussen angepasst werden. Einmal eingestellt, sollte die Verschraubung nicht mehr verändert werden. Mit der doch recht einfachen Gewindebefestigung wird die Ausrichtung bei jedem Neuanziehen etwas verändert.

Einfach korrigieren. Nun wird's ein wenig kompliziert.

Die meisten Spinner weichen aber in der Grundeinstellung +- etwas von der Mitte ab. Zuerst mit Testschleifen feststellen, welcher am meisten nach hinten abweicht. Mit diesem die Grundeinstellung machen. Mit einer oder mehreren Passscheiben von 0.1 bis 0.5 mm, die hinter den entsprechenden Spinner gelegt werden, können die nötigen Korrekturen immer nach vorne (plus) ausgeführt werden. Macht wenig Aufwand und ist klar wiederholbar. Am besten notiert man für jeden Spinner die festgestellte Differenz. Dann geht das ganz einfach.

Einfach Abrichten.

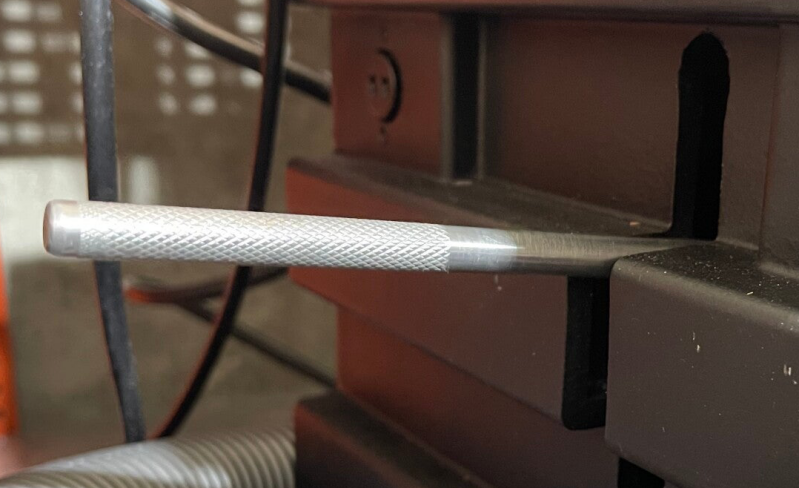

Der einfache Abrichtvorgang macht die Arbeit mit dieser Maschine noch einmal effizienter. Mit dem Hebel auf der linken Gehäuseseite wird die laufende Scheibe auf den Spinner gedrückt. 1 bis 2 mal kurz Kontakt bis der Spinner schnell mitdreht. FERTIG! Die beste Wirkung des Spinners ist während der Beschleunigung. Arbeitseinstellungen werden dabei nicht beeinflusst. Nach dem Abrichten kann ohne Unterbruch weitergearbeitet werden.

Die richtige Schleifhöhe.

Die Spitze der Spielerkufe muss möglichst hoch mit der Scheibe in Kontakt kommen, damit ein fliessender Übergang entsteht. Wird zu tief angesetzt, bildet sich eine Ecke die sich im Eis verhaken kann. Die richtige Position wird mit ausprobieren gefunden.

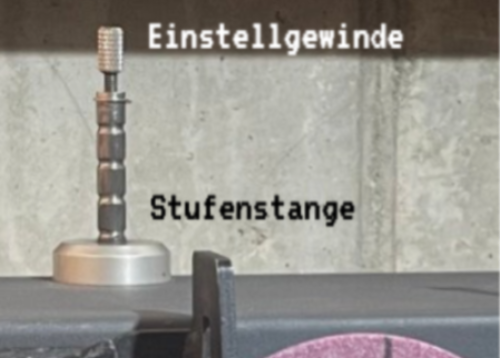

Bei Kunstlaufkufen ist es wichtig, dass der Frontzacken mit genügend Abstand über die Scheibe läuft. Er darf nicht mitgeschliffen werden. Mit der Stufenstange lässt das genau einstellen. Die Stufen rasten mit leichtem Widerstand beim verschieben ein. Der oberste geriffelte Teil der Stange ist für die Feineinstellung innerhalb jeder Stufe. (links-rechts drehen).

Für den richtigen Druck.

Der Druck der Scheibe auf die Kufe wird mit dem Einstellrad am unteren Rand rechts am Gehäuse eingestellt. Durch drehen nach hinten stärker, nach vorne weniger. Die richtige Einstellung muss mit ausprobieren gefunden werden. Die Scheibe sollte beim ersten Kontakt mit der Kufe nicht zu stark aufprallen und nicht zurückweichen.

Kufe einspannen.

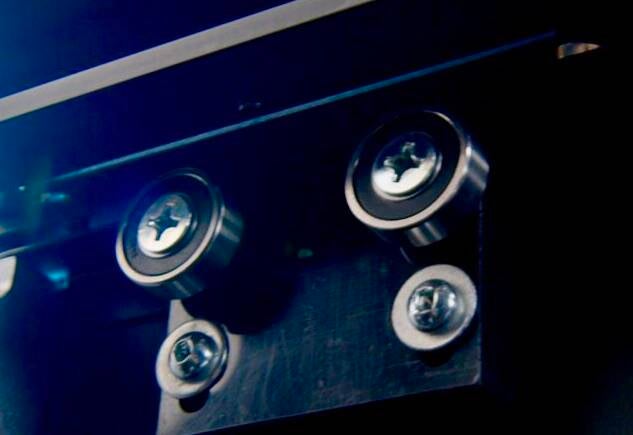

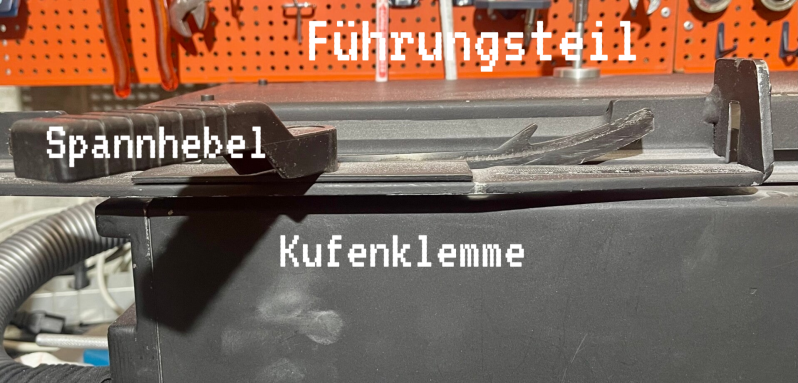

Zum einsetzen der Kufe muss der Kufenhalter ganz links in der Ausgangsposition stehen. Zwei darunter liegende Rollen im gegenseitigen Abstand von ca. 60 mm begrenzen den Anschlag nach unten. Kunstlaufkufen und einzelne ausgeklinkte Kufen ohne Halterung können so ohne weitere Hilfsmittel eingesetzt werden. Die Kufe wird mit der Kufenklemme im Führungsteil festgehalten und über die Schleifeinheit geführt.

Kufe ausrichten.

Auf den Rollen wird die Kufe satt aufgelegt und damit horizontal ausgerichtet. Mit einer zu hoch oder schräg eingespannten Kufe können Schäden an den Spannbacken entstehen.  Den Spannhebel gut zudrücken, aber nicht überdehnen. Genaues einspannen ist die Grundlage für eine genaue und sichere Ausführung der Arbeit.

Wenn eine abgeschliffene Kufe die Rollen nicht erreicht, darf sie mit dieser Maschine nicht mehr geschliffen werden.

Eine alte Option neu eingebaut.

Weil das eine neu aufgerüstete Maschine ist, sind noch alle Montagepunkte für das herkömmliche radiale Abrichtgerät vorhanden. Mit dem Spinnersytstem kann die Scheibe nur bis zu einem Durchmesser von ca.130 mm benützt werden. Mit dem alten System kann ich diese noch für allgemeine Schleifarbeiten weiter benützen.

So geht ein guter Schliff mit dieser Maschine :

Wähltaste "1" (Pos.1) ist mit einem oder Durchgang belegt. Taste "2" (Pos.2) mit vier Durchgängen. Zuerst genügend vorschleifen. Bei normal abgenützten Kufen 4 Durchgänge. Wenn stark beschädigt 8. Dann die Scheibe neu abrichten und anschliessend mit einem Durchgang fertigmachen. Dazu Position "1" wählen. So wird der letzte Durchgang in bestem Zustand der Scheibe sorgfältig ausgeführt.

Diese CagOne Pro refurbished hat nun alles was es für einen hervorragenden Schliff braucht. Ein versierter Anwender kann nun teilweise direkt in den Vorgang eingreifen. Kunstlaufkufen können mit den vorhandenen Einstellmöglichkeiten sicher und genau bearbeitet werden. Eine vielseitige Maschine, mit der bei entsprechender Sachkenntnis hohe Qualität erreicht werden kann. Die Maschine befindet sich in meiner kleinen Werkstatt in der Eishalle des Campus Perspektiven in Huttwil. Damit kann ich fast allen Anforderungen entsprechen.

Profiling bearbeite ich mit der Prosharp AS 2001.

12.2.2025. Ein erster Test mit nützlichen Informationen.

Der SCB-Junior Tim Trüssel bringt mir nun schon seit einiger Zeit seine Schlittschuhe zum schleifen. Er schleift bis jetzt einen FIRE 12.7 Flat-Bottom von SPARX. Er ist damit sehr zufrieden. Nur bei einen Kufenpaar hatte er zeitweise Probleme mit dem Grip. Das war nun Anlass, den nach Tabelle vergleichbaren 100/50 FBV Flat-Bottom von Parduc zu probieren. Das fühlte sich für ihn gut an, aber der Grip sei etwas stark. Also probieren wir den nächst schwächeren 92/50 FBV. Das Verhalten ist nun vergleichbar, nach seinem Gefühl sogar besser. Alle seine Kufen bearbeiten wir seit dem so.

Erfahrungen mit dem Spinner und allgemein.

Die Abrichtung mit dem Spinner kommt dem Schleifvorgang dieser Maschine sehr entgegen. Das geht sehr schnell und genau. Eingestellte Positionen müssen dafür nicht mehr verändert werden. Das ist besonders bei Kunstlaufkufen sehr nützlich.
Die Spinner stimmen häufig mit der Mitte nicht überein und müssen individuell angepasst werden. Da spielt es keine Rolle, ob gleichzeitig noch eine Anpassung der Kufrndicke vorgenommen wird. Die ist ja für eine Kunstlaufkufe immer plus 0,5 mm.

Mit dem Gebrauch hat sich gezeigt, wie empfindlich das Flat-Bottom auf Ungenauigkeit ist. Die Achse des Spinners muss genau im Winkel stehen. Ein stabiler Support ist die wichtigste Grundlage für ein gutes Ergebnis. Im Vergleich zu einer radialen Abrichtung können bei der Ausführung kaum Fehler passieren. Das Ergebnis ist damit im gesamten sogar besser.

Eine Nebengeschichte. Wie die Garantie und technische Unterstützung bei CagOne funktioniert.

Die CagOne Pro refurbished. Mit Garantie von 2 Jahren. Die Maschine wurde etwa 10 Tage nach Bestellung bei CagOne in Kanada durch UPS geliefert. Die Maschine hatte bei Lieferung einen Defekt bei der Steuerung. Einige E-Mail mit Foto und Video brauchte es zur Abklärung des Problems. Ich spürte aber sofort, dass der Zuständige das Anliegen ernst nahm und eine Lösung suchte. Auf Garantie wurde mir innert einer Woche aus Canada eine neue Bedientastatur und ein neues Motherboard zugestellt. Damit konnte ich das Problem beheben. Ein tolles Beispiel von vorzüglicher Unterstützung.
